La incorporación de equipos de radiología influye en la distribución y las instalaciones de una clínica dental. La ubicación del equipo, las dimensiones de la estancia, las conexiones y las condiciones de protección radiológica deben estudiarse antes de ejecutar la obra.
No es suficiente con reservar una habitación y colocar el equipo una vez terminada la reforma. Para integrar correctamente la radiología en el proyecto, es necesario conocer qué tecnología utilizará la clínica, cómo se realizará la exploración y qué requisitos específicos debe cumplir la instalación.
En Murillo Arquitectos abordamos esta zona como parte de una planificación coordinada entre arquitectura, equipamiento y especialistas responsables de los aspectos técnicos y reglamentarios.
1. Definir primero qué tipo de radiología necesita la clínica
No todas las clínicas dentales necesitan el mismo equipamiento. Las necesidades dependerán de los tratamientos que se realicen, la organización del centro y la decisión de disponer de equipos propios o recurrir a servicios externos.
Entre las soluciones que pueden plantearse se encuentran:
- Equipos de radiografía intraoral.

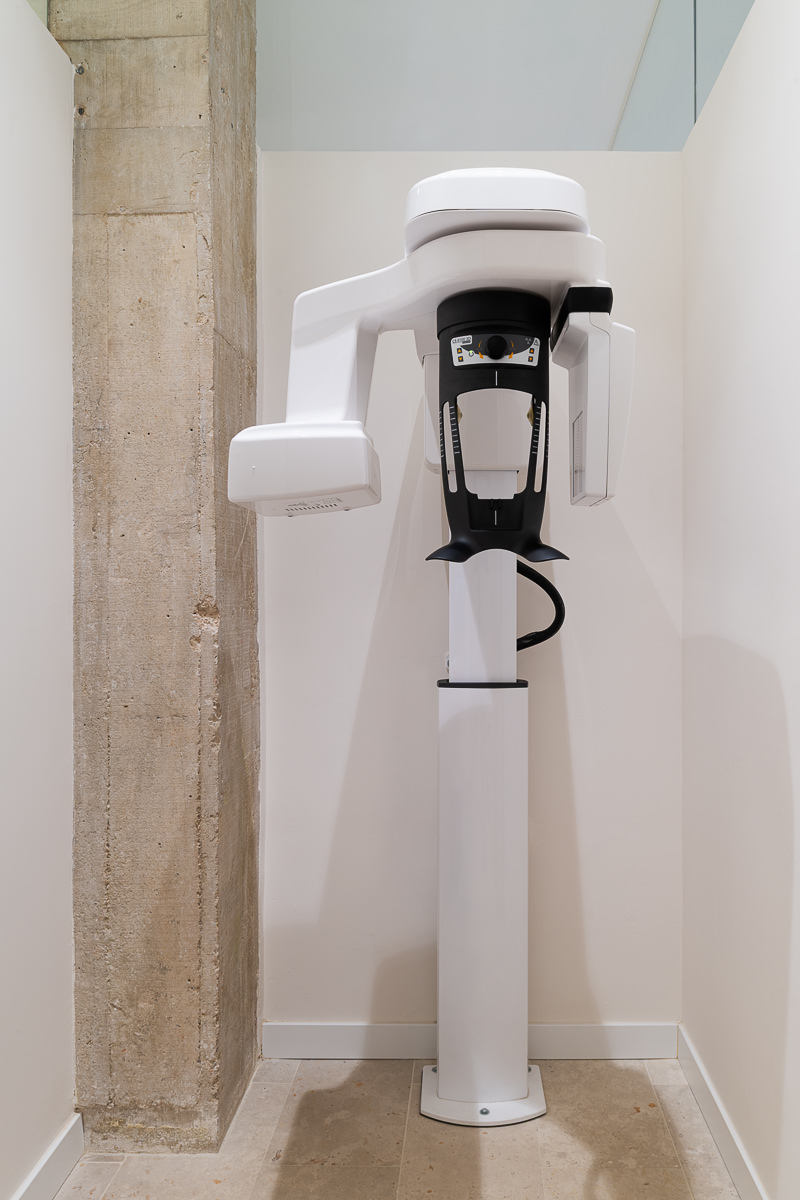

- Equipos panorámicos.
- Sistemas de tomografía computarizada de haz cónico, conocidos como CBCT.
- Equipos que combinan distintas modalidades de imagen.
Cada solución tiene características diferentes y puede exigir condiciones específicas de espacio, instalación, uso y protección. Por ello, la selección del equipo debe realizarse con suficiente antelación y contrastarse con la dirección clínica y los proveedores.
También conviene considerar la evolución prevista de la actividad. Si se contempla incorporar tecnología adicional en el futuro, es preferible valorar desde el principio su posible repercusión sobre el espacio y las instalaciones, sin dar por hecho que cualquier ampliación será viable.
2. Elegir la ubicación dentro de la clínica
La sala de radiología debe integrarse en el funcionamiento general del centro. Su ubicación debe permitir un acceso cómodo desde las áreas clínicas y evitar desplazamientos innecesarios para pacientes y profesionales.
Para decidir dónde situarla, conviene estudiar:
- La proximidad a los gabinetes y a las áreas donde se realizan los tratamientos.
- La relación con las circulaciones de pacientes y personal.
- La geometría y las dimensiones disponibles.
- La estructura del edificio y los elementos constructivos existentes.
- Las instalaciones necesarias para el equipo.
- Las condiciones de protección radiológica que determine el estudio correspondiente.
- El acceso para mantenimiento, sustitución y actualización del equipamiento.
No existe una posición universal válida para todas las clínicas. Una sala central puede facilitar el acceso desde varios gabinetes, mientras que en otros locales puede resultar más adecuada una ubicación próxima a una zona clínica concreta.
La decisión debe responder a las características reales del proyecto y no únicamente a la comodidad de colocar el equipo en el espacio que quede libre.
3. Protección radiológica: un aspecto que debe resolverse antes de la obra
La protección radiológica es uno de los puntos críticos de la planificación. Las características de los cerramientos y las medidas necesarias no deben decidirse mediante soluciones genéricas ni aplicando espesores estándar sin una evaluación específica.
La solución depende, entre otros factores, del equipo, su carga de trabajo, la orientación del haz, la distribución de los espacios colindantes y la ocupación de las zonas próximas. Por eso, es necesario coordinar el diseño con los profesionales competentes en protección radiológica y con los responsables de la instalación.
Antes de ejecutar los cerramientos conviene disponer de los criterios técnicos que correspondan y verificar cómo afectan a tabiques, puertas, pasos de instalaciones y otros elementos constructivos.
También deben considerarse las condiciones de uso, señalización y acceso que resulten aplicables. La distribución arquitectónica debe facilitar que la instalación pueda funcionar de acuerdo con los procedimientos y requisitos establecidos.
En ningún caso debe entenderse que un revestimiento o una solución constructiva concreta garantiza por sí sola la protección necesaria. La solución debe justificarse para el equipo y las condiciones específicas de la instalación.
4. Dimensiones, accesibilidad y espacio de trabajo
Las dimensiones de la sala deben definirse a partir de la ficha técnica del equipo y de las condiciones de utilización. Es necesario contemplar no solo el espacio ocupado por la máquina, sino también la posición del paciente, la movilidad del profesional, los accesos y las zonas de mantenimiento.
Antes de cerrar la distribución, conviene comprobar:
- Las dimensiones y el área de instalación indicadas por el fabricante.
- Las distancias necesarias respecto a paredes y otros elementos.
- El acceso y la circulación alrededor del equipo.
- Las condiciones para colocar y atender al paciente.
- La ubicación de los controles y los puestos de trabajo.
- Los espacios necesarios para mantenimiento o sustitución.
- La compatibilidad con los requisitos de accesibilidad que resulten aplicables.
Una sala que se ajusta al tamaño del equipo sobre el plano puede resultar insuficiente en el uso real si no se han estudiado las maniobras, los accesos o la disposición del mobiliario auxiliar.
5. Instalaciones y coordinación con el proveedor
Los equipos de radiología pueden requerir condiciones particulares de alimentación eléctrica, cableado, conexiones de datos, ventilación u otros servicios. Estas necesidades deben contrastarse con la documentación técnica del modelo seleccionado.
También es recomendable identificar los recorridos de las instalaciones y coordinar los pasos por los cerramientos con las medidas de protección previstas. Las perforaciones o modificaciones posteriores pueden comprometer soluciones que se habían proyectado correctamente.
Si se incorpora un puesto informático para visualizar y gestionar las imágenes, deben preverse su ubicación, conexiones, ergonomía y relación con el resto del trabajo clínico.
La coordinación temprana entre arquitectura, instaladores, proveedor del equipo y especialistas responsables permite detectar incompatibilidades antes de ejecutar la obra.
6. ¿Qué ocurre si la clínica incorpora radiología 3D?
La incorporación de un equipo CBCT debe estudiarse de forma específica. Sus dimensiones, configuración, condiciones de instalación y necesidades de protección pueden diferir de las de otros equipos de radiología dental.
Si se prevé este tipo de tecnología, no conviene diseñar la sala tomando como referencia un equipo intraoral o panorámico y asumir que podrá sustituirse posteriormente sin cambios.
La elección debe contemplar el modelo concreto, las condiciones indicadas por el fabricante, la planificación de la instalación y los requisitos reglamentarios aplicables. También es conveniente valorar cómo se realizará la atención al paciente y la gestión de las imágenes dentro del flujo de trabajo de la clínica.
7. Un ejemplo de integración en un proyecto real
En la Clínica Z&S, en Arroyo de la Encomienda, la sala de rayos X se integra en un núcleo central que organiza distintas áreas de la clínica. La solución responde a una distribución global en la que las zonas técnicas y las áreas de atención se relacionan con el conjunto del espacio.
Este ejemplo muestra por qué la radiología debe considerarse desde la fase de distribución, y no como un añadido independiente al final del proyecto.
Puedes consultar más ejemplos en la página de proyectos de clínicas dentales de Murillo Arquitectos.
Preguntas frecuentes sobre la sala de radiología dental
¿Se puede instalar un equipo de radiología en cualquier habitación?
No debe darse por hecho. Es necesario verificar las condiciones de espacio, las características del equipo, la protección radiológica y los requisitos de la instalación antes de elegir la ubicación.
¿El espesor de los tabiques puede decidirse directamente en el proyecto de arquitectura?
La solución debe establecerse a partir de la evaluación técnica correspondiente y coordinarse con los profesionales competentes. No es recomendable aplicar espesores genéricos sin comprobar las condiciones de la instalación.
¿Cuándo debe elegirse el equipo?
Lo antes posible dentro del proceso de diseño. Disponer del modelo o de unas especificaciones técnicas suficientes facilita coordinar dimensiones, conexiones, protección y mantenimiento.
Planificar la radiología desde el inicio
Una sala de radiología bien planificada permite integrar el equipo en el funcionamiento de la clínica y reducir modificaciones durante la obra. Para ello, el proyecto debe coordinar la distribución arquitectónica con los requisitos técnicos, el equipamiento y la protección radiológica.
